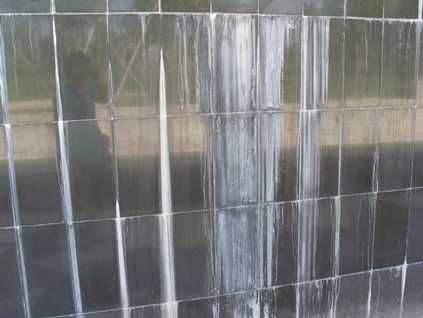

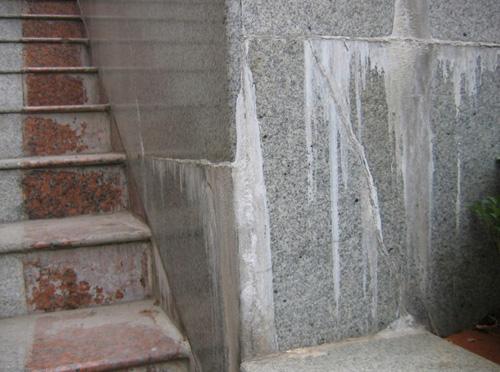

返堿（泛堿）是戶外環(huán)境養(yǎng)護(hù)工作人員談?wù)摰脑掝}，為之努力尋找處理措施，也是景觀行業(yè)比較關(guān)注的問題。在風(fēng)口浪尖站出來，讓我們一起來探討下這個備受大家關(guān)注的“返堿（泛堿）”到底是什么？

返堿的化學(xué)過程

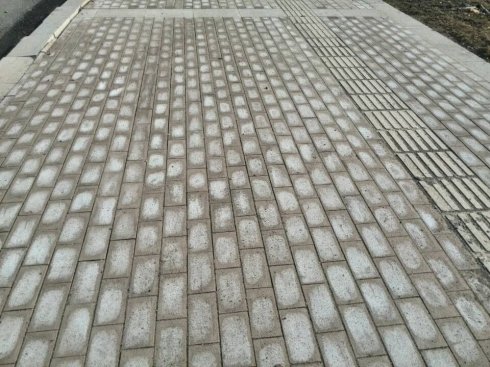

　　含堿性物質(zhì)的輔材含有堿性的輔材（水泥、石子、土壤、填縫劑……），在長時間接觸水、潮濕的前提下，水泥中的氫氧化鈉、氫氧化鈣等堿性物質(zhì)，溶解到水中，并且沿著遍布石材的微孔、微裂隙結(jié)構(gòu)，在毛細(xì)作用、和水的蒸騰作用力量帶動下，被帶往面材析出表面。會發(fā)生兩種化學(xué)過程：

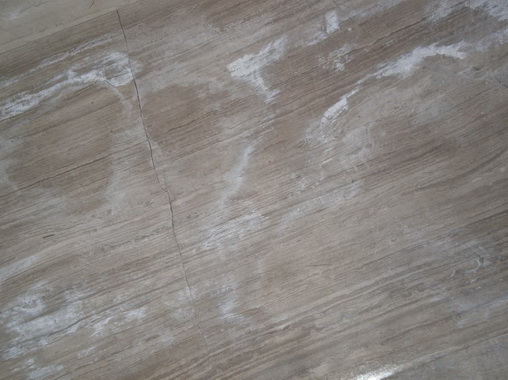

　　①變化一：水蒸發(fā)，堿性物質(zhì)凝結(jié)、沉淀

　　在形成粉末狀時，是返堿過程的初級階段，是容易清洗掉的。

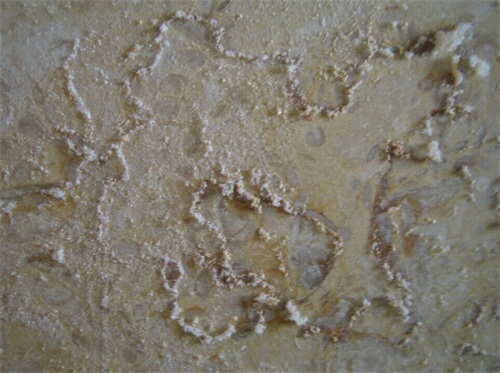

　　②變化二：變質(zhì)和固化，“白華”

　　氫氧化鈉、氫氧化鈣是活潑的強(qiáng)堿性物質(zhì)，非常容易和空氣中的二氧化碳、硫化物等成分發(fā)生化學(xué)反應(yīng)，生成碳酸鈣、硫化物等新的化合物。

　　返堿支招

　　1.選擇防護(hù)劑

　　防護(hù)劑效果：有機(jī)氟防護(hù)劑>油性防護(hù)劑>水性防護(hù)劑

　　普通的油性防護(hù)劑主要成分為有機(jī)硅，但有機(jī)氟防護(hù)劑則加入了氟元素，形成的分子鏈更牢固，防護(hù)效果和耐久性都更佳

　　2.治理方法：

　　2.1翻新時的防治

　　首先將石材研磨至150#，晾干24小時以上，使石材徹底干燥，然后用刮板將防護(hù)劑攤開均勻，并且養(yǎng)生24小時以上，將表面清理干凈，最后用晶面機(jī)+百潔墊，細(xì)磨至3000#

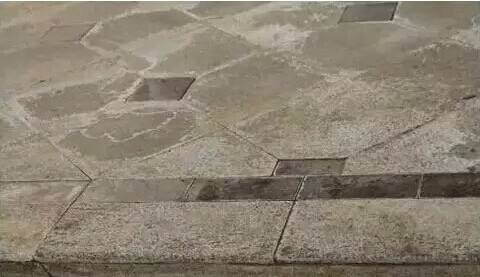

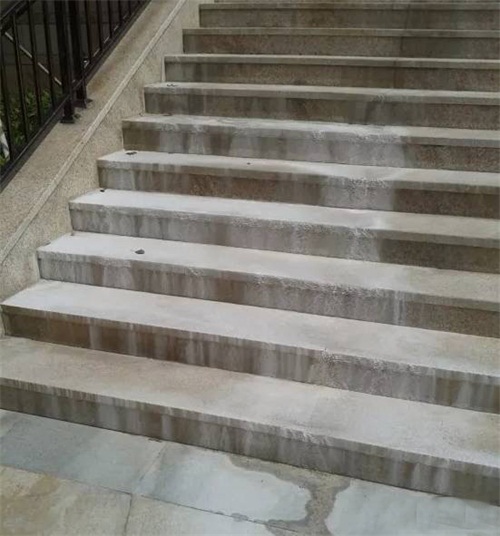

（石材返堿清洗前）

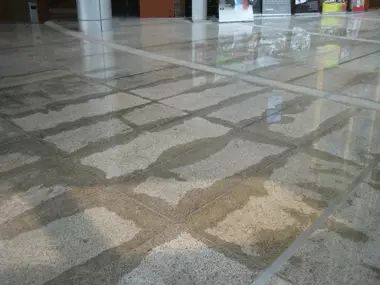

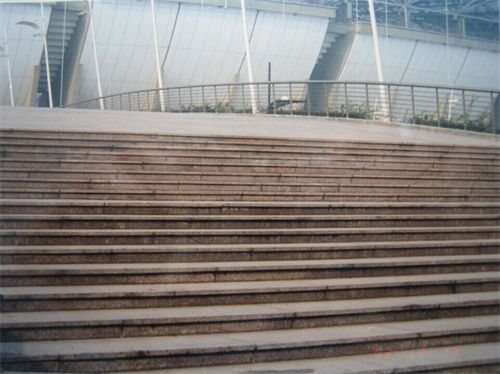

（石材返堿清洗后）

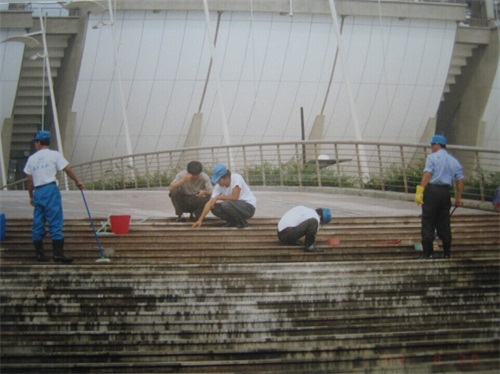

　　2.2拋光后的返堿處理

　　使用洗地機(jī)，或晶面機(jī)+百潔墊，搭配石材皂液或清洗劑，進(jìn)行清洗；將水漿抽干，使石材徹底干燥；選用滲透型防護(hù)劑或有機(jī)氟防護(hù)劑，并用晶面機(jī)+百潔墊均勻拋磨，至防護(hù)劑吸收、干燥；養(yǎng)生24小時以上，將表面清理干凈;用晶面機(jī)+百潔墊，做封釉處理。

　　其實，有效阻止返堿現(xiàn)象的發(fā)生，防護(hù)劑拋磨，滲入到石材表層，配合封釉技術(shù)，能夠起到阻隔水分，提前做好預(yù)防措施更為重要。

　　PS：唯格2cm瓷板石英晶體致密無孔的結(jié)構(gòu)，抗污能力強(qiáng)，降低后續(xù)維護(hù)成本和時間，同時維持項目美觀鮮現(xiàn)。

　　返堿，預(yù)防為主，治理為 補(bǔ)

　　1.石材：有效防護(hù)，降低返堿（泛堿）

　　①根據(jù)石材的類別與物質(zhì)特征有效選擇石材防護(hù)，石灰變質(zhì)巖選擇防護(hù)劑需要具有抗堿功能。

　　②濕鋪石材底、面分開，防護(hù)劑用于石底既要防堿抗鹽，又要不影響粘接力。

　　③對于碳酸鹽類石材，特別是比較松軟的大理石，切忌使用普通水溶性防護(hù)劑；應(yīng)使用弱堿性環(huán)保型高端水溶性防護(hù)劑，并適時擦去殘留石面的堿霧；

　　④防護(hù)前，保證石材完全干凈干透，不要殘留水分于石材內(nèi)。

　　⑤防護(hù)劑一定要均勻全覆蓋，根據(jù)石材吸水率確定用量。

　　⑥防護(hù)后，保證科學(xué)架空養(yǎng)生，切忌烘干搶時。

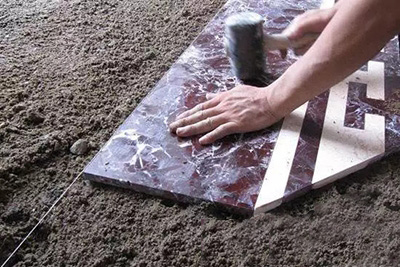

（石材濕貼法）

　　2.修補(bǔ)問題

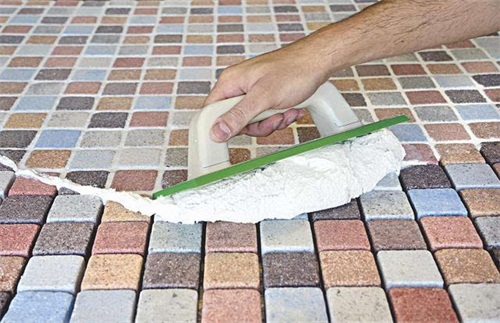

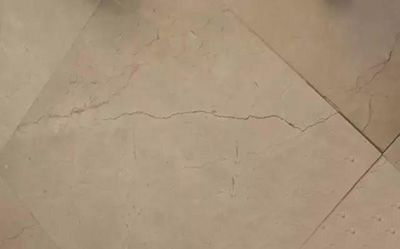

　　做了防護(hù)后，石材上也存在大量的裂紋、裂隙，大裂隙可使用補(bǔ)膠進(jìn)行修復(fù)。但微裂隙和特殊板材可進(jìn)行整體刮膠之后，再用特殊的磨片進(jìn)行研磨處理。

　　3.拋光技術(shù)

　　在拋光時最好使用封釉技術(shù)，利用二氧化硅在石材表面覆蓋一個致密的保護(hù)層。

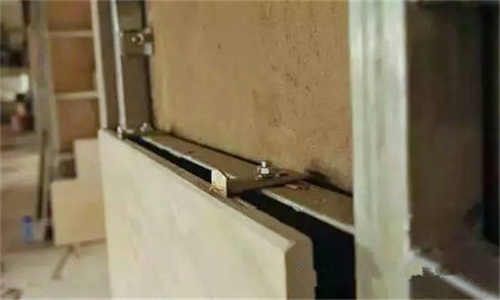

　　4.掛裝

　　盡量采用掛裝技術(shù)安裝石材，對于無法掛裝的地面，要盡量減少水量，有條件的可使用益膠泥作為鋪裝基料。

　　PS：唯格2cm瓷板石英晶體致密無孔的結(jié)構(gòu)，使水、細(xì)菌不會通過微細(xì)隙進(jìn)入磚體，使磚體成為細(xì)菌滋生溫床，影響環(huán)境健康和美觀，節(jié)約后續(xù)維護(hù)成本和時間。

　　返堿三大原因

　　1.水、潮濕

　　水，作為溶劑出現(xiàn)，潮濕是使返堿問題發(fā)生的最主要的“推手”，面材背后含有堿性的輔材（水泥、石子、土壤、填縫劑……）溶解到水中，透過面材，縫隙出現(xiàn)。

　　2.水泥

　　發(fā)生返堿現(xiàn)象的主要堿性物質(zhì)是來源于面板背后鋪貼的水泥中的氫氧化鈉、氫氧化鈣，所以使用粘接劑、或者干掛等方式安裝的石材，極少可能會發(fā)生返堿。

　　3.面材結(jié)構(gòu)特性

　　由于戶外環(huán)境應(yīng)用裝飾材料特性，部分材料容易出現(xiàn)返堿現(xiàn)象。

　　借天然石材舉個例，天然石材具有多孔性，密布著納米級、微米級的微孔、微裂隙，這些是堿性物質(zhì)、水等進(jìn)出石材的通道。

　　以戶外新型裝飾建材為代表的石英磚（2cm厚瓷板），2cm厚瓷板因其工藝性獨特工藝性能優(yōu)越，其結(jié)構(gòu)致密穩(wěn)定，0.1%超低吸水率的特性，不會被水、堿性物質(zhì)進(jìn)入

　　4.面材成分特性

　　借天然石材舉個例，天然石材是耐酸不耐堿的化學(xué)成品，而戶外新型裝飾建材為代表的唯格2cm石英磚是耐酸耐堿的物理成品。

　　唯格2cm瓷板經(jīng)高壓成型，120分鐘高溫煅燒，使磚體表里如一，致密無孔并具有超低吸水率，不容易被返堿物質(zhì)進(jìn)入。

　　唯格2cm瓷板應(yīng)用案例

　　荷蘭園藝庭院

　　唯格2CM瓷板還原石頭肌理，映襯園林自然氣息。瓷板不吸污，能長時間保持園林質(zhì)樸，簡約的景觀效果

　　瑞典私花園

　　唯格2cm瓷板鋪設(shè)在游泳池旁，超低吸水率、高防滑性能給予暢泳外的安全保障。

　　寧波釣漁臺

　　唯格2cm瓷板應(yīng)用于戶外露臺環(huán)境。

　　部分圖片來源于網(wǎng)絡(luò)，不涉及商業(yè)行為，如有侵犯，請聯(lián)系處理。
